Di area kerja seperti kilang minyak, tambang batu bara, atau pabrik kimia, percikan api sekecil apa pun bisa memicu ledakan besar. Di sinilah peran peralatan “explosion proof” atau tahan ledakan menjadi sangat krusial. Namun, tahukah Anda bahwa tidak semua peralatan tahan ledakan dibuat dengan cara yang sama? Ada berbagai standar dan teknik perlindungan yang perlu dipahami agar tidak salah pilih.
Mengapa Sertifikasi Ini Penting?
Bayangkan sebuah alat elektronik biasa. Jika digunakan di ruangan yang penuh gas mudah terbakar, komponen di dalamnya yang memercikkan api bisa langsung memicu kebakaran. Sertifikasi explosion proof memastikan bahwa peralatan tersebut dirancang khusus agar tidak memicu ledakan, baik dengan mencegah percikan keluar maupun dengan memastikan tidak ada energi yang cukup untuk menyulut api.
Dua Sistem Sertifikasi Utama yang Mendunia
Secara global, ada dua “payung” sertifikasi yang paling sering dijadikan acuan:
IECEx: Ini adalah sertifikasi internasional yang diakui di banyak negara. Tujuannya adalah menyatukan standar keselamatan di seluruh dunia sehingga satu sertifikat bisa diterima di berbagai negara tanpa perlu uji ulang .
ATEX: Ini adalah sertifikasi wajib untuk produk yang masuk ke pasar Uni Eropa. Meskipun fokusnya di Eropa, banyak negara lain yang juga mengakui standar ATEX ini karena reputasinya yang ketat .
Jenis-Jenis Teknik Perlindungan (Ex Protection)
Saat Anda melihat label pada peralatan tahan ledakan, biasanya terdapat kode huruf seperti “Ex d” atau “Ex i”. Kode-kode ini menunjukkan “cara” alat tersebut melindungi diri dari ledakan. Berikut adalah jenis yang paling umum dan wajib diketahui:
Kode
Nama Teknik
Cara Kerjanya (Analogi Sederhana)
Ex d
Flameproof Enclosure
Rumah Baja Anti Ledakan. Jika terjadi ledakan di dalam kotak, kotak tersebut sangat kuat sehingga tidak pecah dan apinya tidak menyebar ke luar .
Ex e
Increased Safety
Tahan Percikan. Alat ini dirancang sedemikian rupa sehingga tidak akan menghasilkan percikan atau panas berlebih saat beroperasi normal .
Ex i
Intrinsic Safety
Energi Super Rendah. Alat ini membatasi energi listrik yang masuk ke area berbahaya. Energinya sangat kecil sehingga bahkan jika terjadi korsleting, tidak akan cukup untuk memicu ledakan .
Ex p
Pressurization
Ruang Bertekanan Positif. Kotak alat diisi dengan udara atau gas bersih bertekanan. Tekanan ini mencegah gas mudah terbakar dari luar masuk ke dalam kotak .
Ex m
Encapsulation
Dibungkus Resin. Komponen yang berpotensi memercikkan api ditutup rapat dengan lapisan resin epoksi agar tidak bersentuhan dengan udara luar .
Ex t
Dust Protection
Kedap Debu. Khusus untuk area berdebu (seperti pabrik tepung atau batu bara), kotak ini dirancang rapat agar debu tidak masuk dan menumpuk di dalam .
Bagaimana Cara Membaca Labelnya?
Selain kode teknik di atas, Anda juga akan melihat kode seperti IIB atau T4. Ini adalah informasi tambahan yang tak kalah penting:
IIB / IIC: Menunjukkan jenis gas atau uap apa yang bisa ditangani oleh alat tersebut. Semakin tinggi golongannya (IIC lebih tinggi dari IIB), semakin “berbahaya” gas yang bisa ditangani .
T4 / T6: Ini adalah Kelas Suhu. Menunjukkan suhu maksimal permukaan alat saat beroperasi. T6 (85°C) lebih aman daripada T4 (135°C) karena lebih dingin, sehingga lebih sulit memicu ledakan .
Kesimpulan
Memilih peralatan explosion proof bukan sekadar soal “yang penting tahan ledakan”. Anda perlu memperhatikan sertifikasi (IECEx atau ATEX), teknik perlindungan (apakah menggunakan Ex d, Ex i, atau lainnya), serta kecocokannya dengan lingkungan (jenis gas dan suhu). Dengan memahami perbedaan ini, Anda tidak hanya mematuhi regulasi, tetapi juga memastikan keselamatan nyata bagi pekerja dan aset di area berbahaya.
PT INTERNUSA PERSADA ELEKTRIK
Alamat: Jl. Raya Grand Duta, No. 5A, Tangerang, Banten
Setiap teknisi yang pernah bertugas di area berbahaya tahu rasanya: mengganti lampu konvensional bukan pekerjaan sederhana. Harus mematikan aliran listrik, mengamankan area, memakai alat pelindung lengkap, mengangkat peralatan berat, lalu bekerja di ketinggian dengan risiko percikan api. Belum lagi jika lampu tiba-tiba mati di tengah malam saat produksi sedang berjalan.
Pertanyaannya: apakah semua kerumitan itu benar-benar perlu?
Masalah di Balik Lampu Konvensional
Lampu konvensional seperti mercury, HPS, atau fluorescent memang dikenal murah di awal. Tapi konsekuensinya besar bagi tim perawatan:
Mudah rusak karena getaran – mesin-mesin berat di pabrik membuat filamen lampu cepat putus.
Perlu banyak komponen pendukung – ballast, starter, kapasitor, dan soket khusus. Ketika satu komponen rusak, seluruh sistem ikut bermasalah.
Pencahayaan menurun perlahan – teknisi sering tidak sadar area mulai redup sampai akhirnya lampu benar-benar mati.
Pemasangan rumit – wiring yang kompleks membutuhkan teknisi berpengalaman dan waktu lama.
Akibatnya, perawatan lampu menjadi agenda rutin yang membebani jadwal tim pemeliharaan.
LED Explosion Proof: Dirancang untuk Kemudahan
Lampu LED explosion proof hadir dengan filosofi berbeda: sederhana dari dalam, tangguh dari luar. Berikut alasan mengapa perawatannya jauh lebih mudah:
1. Pemasangan Retrofit yang Cepat dan Kompatibel
Sebagian besar lampu LED explosion proof dirancang kompatibel dengan dudukan lama dari lampu konvensional. Tidak perlu memodifikasi kabel, tidak perlu mengganti panel kontrol. Cukup buka lampu lama, pasang yang baru. Bahkan teknisi yang baru pertama kali memegangnya bisa selesai dalam hitungan menit.
2. Bobot Lebih Ringan
Lampu LED explosion proof modern menggunakan material aluminium cor yang kuat namun jauh lebih ringan dibanding lampu konvensional dengan rumah besi cor. Teknisi lebih mudah mengangkat, memasang, dan memposisikannya, terutama saat bekerja di ketinggian dengan tangga atau scaffolding.
3. Instan Nyala Penuh
Begitu listrik menyala, LED langsung mencapai 100% terang. Tidak ada waktu pemanasan seperti lampu HPS atau mercury yang butuh beberapa menit. Ini memudahkan teknisi saat menguji setelah pemasangan—begitu dicolok, langsung tahu apakah berfungsi atau tidak. Tidak perlu menunggu atau mengukur ulang.
4. Mudah Dibersihkan karena Desain Permukaan Rata
Lampu LED explosion proof umumnya memiliki rumah dengan permukaan yang rata dan minim celah. Debu, minyak, atau residu industri tidak mudah menumpuk. Cukup dilap dengan kain basah dari luar, tanpa perlu membuka penutup. Berbeda dengan lampu konvensional yang memiliki sirip-sirip pendingin atau reflektor berongga yang susah dijangkau.
5. Desain Tahan Terhadap Kondisi Lapangan
Enclosure lampu LED explosion proof biasanya memiliki tingkat perlindungan IP66 atau IP67 (tahan debu dan semprotan air kuat). Tidak masalah jika lokasi berdebu, lembab, atau sering terkena getaran. Teknisi tidak perlu khawatir lampu cepat rusak karena lingkungan keras.
6. Diagnosa Kerusakan Bisa Hanya dengan Melihat
Lampu LED yang mulai bermasalah biasanya menunjukkan gejala jelas: berkedip, redup tidak merata, atau mati total. Tidak perlu alat ukur rumit untuk mendiagnosa. Begitu pula dengan driver LED—jika rusak, lampu tidak menyala sama sekali, bukan nyala setengah-setengah. Ini mempermudah teknisi memutuskan apakah perlu penggantian atau tidak.
Dampak pada Rutinitas Tim Perawatan
Bayangkan perbedaan ini:
Aktivitas
Lampu Konvensional
LED Explosion Proof
Cek kondisi lampu
Perlu alat ukur, buka penutup
Cukup lihat dari luar, nyala/redup
Persiapan ganti lampu
Bongkar banyak komponen
Lepas modul lama, pasang baru
Waktu pengerjaan per titik
45–90 menit
15–20 menit
Risiko kesalahan wiring
Tinggi (banyak kabel)
Rendah (minimal kabel)
Stok suku cadang
Ballast, starter, kapasitor, lampu
Cukup stok modul LED
Tim perawatan bisa mengalihkan tenaga dan waktu mereka ke pekerjaan yang lebih kritis. Tidak ada lagi keluhan “lampu mati terus”. Tidak ada lagi jadwal perbaikan darurat di tengah malam.
Kemudahan yang Juga Meningkatkan Keselamatan
Area berbahaya seperti ruang penyimpanan bahan kimia, stasiun pengisian BBM, atau pabrik tepung memiliki risiko ledakan. Setiap kali teknisi membuka rumah lampu konvensional untuk mengganti komponen, ada potensi percikan api dari konektor atau ballast yang rusak.
Dengan LED explosion proof, frekuensi membuka enclosure berkurang drastis. Bahkan ketika perlu dibuka (misalnya untuk pembersihan tahunan), desainnya meminimalkan risiko karena tidak ada komponen yang memercik. Kemudahan perawatan di sini berbanding lurus dengan peningkatan keselamatan.
Yang Perlu Diperhatikan Sebelum Beralih
Meskipun perawatannya mudah, ada beberapa hal yang perlu dipastikan:
Pilih sertifikasi yang sesuai – Pastikan lampu memiliki label eksplosif yang cocok dengan zona bahaya di lokasi Anda (Zone 1, Zone 2, atau Zone 21/22 untuk debu).
Cek kompatibilitas dudukan – Sebagian besar lampu LED retrofit cocok dengan dudukan standar, tapi ada baiknya konsultasi terlebih dahulu.
Latihan singkat untuk tim – Teknisi Anda hanya perlu 30 menit pengenalan cara memasang dan melepas modul LED. Tidak perlu pelatihan khusus.
Kesimpulan: Perawatan yang Lebih Manusiawi
Tim pemeliharaan Anda sudah cukup sibuk dengan mesin produksi, perbaikan darurat, dan inspeksi keselamatan. Jangan biarkan urusan ganti lampu menjadi beban tambahan yang tidak perlu.
Beralih ke lampu LED explosion proof bukan hanya soal teknologi baru. Ini soal memberikan kemudahan bagi orang-orang di lapangan. Pemasangan yang cepat, bobot yang ringan, nyala instan, permukaan yang mudah dibersihkan, ketahanan terhadap lingkungan keras, dan diagnosa yang sederhana membuat pekerjaan teknisi lebih ringan, lebih aman, dan lebih manusiawi.
Coba bayangkan: tidak ada lagi lembur tengah malam hanya karena satu lampu mati. Tidak ada lagi tim yang harus membongkar pasang komponen rumit. Cukup colok, nyalakan, dan lupakan—sampai bertahun-tahun kemudian.
Itulah kemudahan perawatan yang sesungguhnya.
Rekomendasi Produk LED Explosion Proof yang Mudah Perawatannya
Berikut adalah lima produk lampu LED explosion proof dari dua merek terpercaya—Chiyu dan Shenhai—yang kami rekomendasikan. Semuanya dirancang dengan prinsip kemudahan perawatan: pemasangan cepat, bobot ringan, pembersihan praktis, dan minim gangguan teknis di lapangan.
Semua produk telah memiliki sertifikasi explosion proof yang sesuai untuk area berbahaya (Zona 1, Zona 2, atau Zona 21/22). Untuk konsultasi lebih lanjut, tim kami siap membantu memilihkan yang paling tepat untuk fasilitas Anda.
Bayangkan dua orang menyebut benda yang sama dengan istilah berbeda:
Explosion Proof → istilah yang biasa dipakai di Amerika.
Flame Proof → istilah yang biasa dipakai di Eropa & dunia internasional.
Fungsi keduanya persis sama: 👉 Melindungi lingkungan luar dari ledakan di dalam perangkat.
Cara Kerjanya (Sederhana)
Alat listrik di tempat berbahaya (misal: pompa bensin, pabrik gas) dirancang seperti baju baja.
Jika gas meledak di dalam alat, rumah alatnya kuat menahan tekanan.
Api dari ledakan tidak akan keluar ke lingkungan luar karena dicegah oleh celah-celah khusus.
Jadi lingkungan aman, meskipun di dalam ada ledakan.
🔥 Bukan berarti alatnya anti ledang. Artinya: ledakan dikurung di dalam, tidak menyambar gas di luar.
Perbedaan Cuma di Label
Explosion Proof
Flame Proof
Standar UL / NEC (Amerika)
Standar IEC / ATEX (Eropa)
Kode: Class I Div 1, dll
Kode: Ex d, Zona 1, dll
Tapi fungsinya IDENTIK.
Yang Sering Salah Paham
❌ “Flame Proof itu cuma tahan api kecil, lebih lemah dari Explosion Proof.” ✅ Salah. Keduanya sama-sama dirancang untuk ledakan gas.
❌ “Explosion Proof berarti tidak bisa meledak sama sekali.” ✅ Salah. Bisa meledak di dalam, tapi apinya tidak keluar.
Jangan Tertukar dengan Ini!
Flame Retardant beda lagi.
Flame Retardant → bahan (kabel, cat) yang sulit terbakar.
Explosion/Flame Proof → perangkat listrik untuk area gas mudah ledak.
Pesan Penting
Jangan lihat namanya, lihat sertifikasinya. Pastikan labelnya sesuai dengan standar keselamatan di negara Anda (UL untuk AS, IECEx untuk internasional).
Kalau ada tulisan Ex d atau Class I Div 1, itu artinya alat tersebut aman untuk area berbahaya—apapun nama lokalnya.

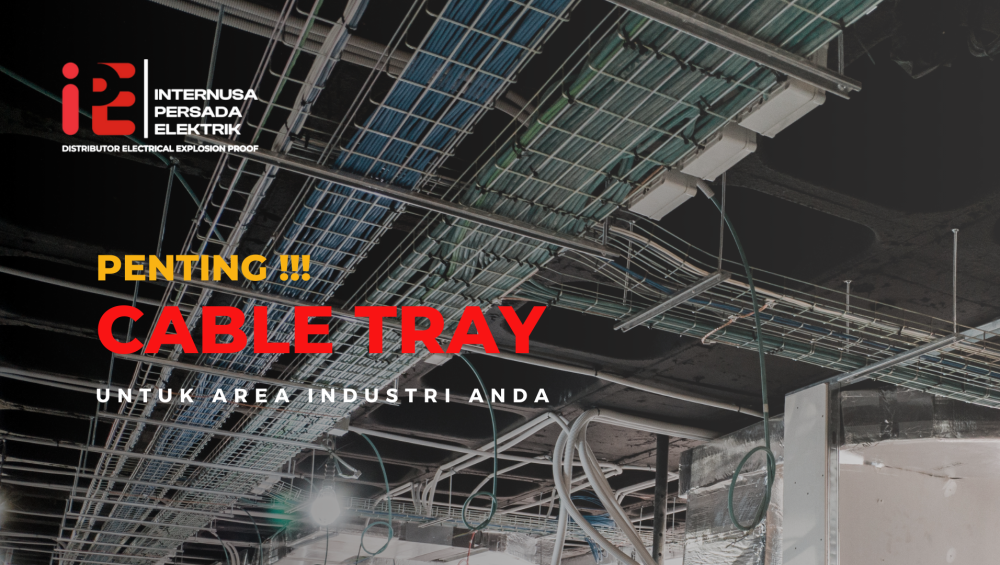

Dalam industri kelistrikan, sistem pendukung kabel memiliki peran yang sangat penting untuk memastikan keamanan, efisiensi, dan keteraturan dalam instalasi kabel listrik. Dua jenis sistem pendukung kabel yang sering digunakan adalah Cable Tray dan Cable Ladder. Meski memiliki fungsi yang hampir sama, keduanya memiliki perbedaan yang signifikan dalam hal desain, aplikasi, dan keunggulan masing-masing.
1.Pengertian Cable Tray dan Cable Ladder
Cable Tray
Cable Tray adalah sistem pendukung kabel berbentuk seperti wadah atau nampan yang digunakan untuk menampung dan menata kabel listrik. Biasanya, Cable Tray memiliki dasar yang berlubang atau solid, dengan sisi yang lebih rendah untuk memudahkan pemasangan dan pemeliharaan kabel.
Jenis-jenis Cable Tray :
🟥 Wire Mesh Tray: Terbuat dari kawat baja yang dilas membentuk jaring-jaring, cocok untuk aplikasi ringan. 🟥 Solid Bottom Tray: Memiliki dasar yang tertutup sepenuhnya, cocok untuk kabel data dan telekomunikasi yang memerlukan perlindungan lebih. 🟥 Perforated Tray: Memiliki lubang-lubang kecil di dasarnya untuk ventilasi dan pembuangan panas.
Cable Ladder
Cable Ladder adalah sistem pendukung kabel yang berbentuk seperti tangga, terdiri dari dua sisi utama dengan rangkaian anak tangga di antaranya. Desain ini memungkinkan sirkulasi udara yang lebih baik dan memberikan akses yang lebih mudah untuk pemasangan kabel.
Ciri khas Cable Ladder :
🟥 Memiliki batang horizontal (rung) sebagai tempat meletakkan kabel. 🟥 Terbuka di bagian atas dan samping, memudahkan pemasangan serta pemeliharaan kabel. 🟥 Lebih kuat dalam menahan beban kabel dalam jumlah besar dibandingkan Cable Tray.
2.Perbedaan Cable Tray dan Cable Ladder
Aspek
Cable Tray
Cable Ladder
Desain
Berbentuk seperti nampan dengan dasar solid, berlubang, atau kawat mesh.
Berbentuk seperti tangga dengan dua sisi utama dan batang melintang.
Struktur
Lebih tertutup dan memberikan perlindungan lebih pada kabel.
Terbuka dengan ventilasi udara yang lebih baik.
Kapasitas Beban
Cocok untuk beban kabel ringan hingga sedang.
Lebih kuat untuk beban kabel berat dan besar.
Ventilasi
Lebih terbatas, dapat menyebabkan penumpukan panas.
Sangat baik, mencegah panas berlebih pada kabel listrik.
Fleksibilitas Instalasi
Memerlukan akses terbatas untuk pemasangan kabel.
Lebih mudah menambah atau mengubah jalur kabel.
Penggunaan
Ideal untuk instalasi kabel kecil dan data, atau area dengan risiko lingkungan tinggi.
Lebih cocok untuk kabel daya besar dan lingkungan industri berat.
Biaya
Biasanya lebih murah karena bahan yang lebih tipis dan lebih ringan.
Cenderung lebih mahal karena bahan lebih tebal dan kuat.
3.Aplikasi dan Penggunaan
Kapan Menggunakan Cable Tray ?
🟥 Untuk instalasi kabel ringan seperti kabel data dan komunikasi. 🟥 Di lingkungan tertutup atau dalam gedung perkantoran dan komersial. 🟥 Ketika perlindungan kabel dari debu dan kotoran menjadi prioritas utama. 🟥 Untuk jalur kabel dengan belokan atau tikungan yang lebih kompleks.
Kapan Menggunakan Cable Ladder ?
🟥 Untuk industri berat seperti pabrik, pertambangan, dan kilang minyak. 🟥 Ketika beban kabel sangat besar dan perlu distribusi beban yang merata. 🟥 Dalam instalasi luar ruangan atau lingkungan dengan temperatur tinggi. 🟥 Saat kemudahan perawatan dan penambahan kabel menjadi prioritas utama.
4.Kesimpulan
Pemilihan antara Cable Tray dan Cable Ladder tergantung pada kebutuhan spesifik proyek kelistrikan. Jika instalasi membutuhkan perlindungan tambahan dan lebih banyak belokan, Cable Tray adalah pilihan terbaik. Namun, jika dibutuhkan daya dukung yang lebih besar serta ventilasi optimal, maka Cable Ladder menjadi solusi yang lebih tepat.
Semoga artikel ini membantu dalam memahami perbedaan dan penggunaan dari kedua sistem pendukung kabel ini! 🚀
Box panel merupakan komponen vital dalam sistem kelistrikan industri, yang berfungsi melindungi perangkat listrik dari faktor eksternal seperti debu, kelembapan, bahan kimia, suhu ekstrem, hingga risiko mekanis. Pemilihan material box panel harus disesuaikan dengan kebutuhan spesifik industri agar dapat memberikan perlindungan yang optimal.
Tiga material utama yang banyak digunakan dalam pembuatan box panel adalah Stainless Steel, Sheet Steel, dan Polyester. Setiap material memiliki karakteristik unik yang memengaruhi performa dan ketahanannya dalam berbagai kondisi kerja. Artikel ini akan mengupas lebih dalam mengenai perbedaan ketiga material tersebut serta penggunaannya dalam industri.
1. Box Panel Stainless Steel: Kekuatan dan Ketahanan Terbaik dalam Lingkungan Ekstrem
⚫ Merupakan paduan besi dengan kandungan kromium dan nikel, memberikan sifat anti-karat yang sangat baik. ⚫ Struktur material yang kokoh dan tahan terhadap benturan maupun beban berat. ⚫ Permukaan halus yang mudah dibersihkan, sehingga ideal untuk lingkungan dengan standar kebersihan tinggi.
Keunggulan:
✅ Daya tahan korosi luar biasa – Material ini sangat tahan terhadap karat dan reaksi oksidasi, menjadikannya pilihan utama untuk lingkungan yang terpapar kelembapan tinggi dan bahan kimia. ✅ Kokoh dan tahan lama – Memiliki kekuatan struktural tinggi yang mampu menahan tekanan dan benturan keras. ✅ Higienis dan mudah dibersihkan – Sangat sesuai untuk industri yang memerlukan lingkungan bebas kontaminasi. ✅ Tahan suhu ekstrem – Tidak mudah mengalami deformasi akibat perubahan suhu yang drastis.
Aplikasi Industri:
⚫ Industri farmasi dan makanan – Dibutuhkan dalam lingkungan dengan standar kebersihan tinggi untuk menghindari kontaminasi. ⚫ Petrokimia dan minyak & gas – Sangat tahan terhadap paparan bahan kimia dan gas berbahaya. ⚫ Industri maritim dan offshore – Ideal untuk kondisi cuaca ekstrem dan paparan air laut. ⚫ Pabrik pengolahan kimia – Tahan terhadap zat-zat korosif yang sering digunakan dalam proses produksi.
2. Box Panel Sheet Steel: Solusi Ekonomis dengan Kekuatan Mekanis Tinggi
⚫ Dibuat dari baja karbon (mild steel) yang umumnya dilapisi dengan powder coating atau cat anti-korosi. ⚫ Memiliki ketahanan mekanis yang sangat baik untuk menahan tekanan fisik. ⚫ Lebih ekonomis dibandingkan stainless steel, sehingga sering menjadi pilihan untuk penggunaan dalam ruangan.
Keunggulan:
✅ Struktur kuat dan tahan benturan – Cocok untuk lingkungan dengan risiko mekanis tinggi. ✅ Lebih hemat biaya dibanding Stainless Steel – Memberikan perlindungan yang cukup baik dengan harga yang lebih terjangkau. ✅ Mudah dibentuk dan disesuaikan – Bisa di-custom dalam berbagai ukuran dan desain sesuai kebutuhan industri. ✅ Perlindungan tambahan dengan coating – Lapisan powder coating atau cat anti-korosi membantu memperpanjang umur pakai.
Aplikasi Industri:
⚫ Manufaktur dan produksi – Banyak digunakan di pabrik untuk melindungi panel kontrol listrik. ⚫ Konstruksi dan infrastruktur – Digunakan dalam sistem kelistrikan proyek pembangunan gedung dan fasilitas industri. ⚫ Industri otomotif – Sering digunakan dalam sistem distribusi listrik untuk pabrik perakitan kendaraan. ⚫ Panel distribusi dan kontrol listrik – Digunakan untuk mendukung operasional sistem tenaga listrik dalam berbagai skala.
3. Box Panel Polyester: Material Ringan dengan Isolasi Listrik Unggul
⚫ Terbuat dari material berbasis plastik yang diperkuat dengan serat kaca (fiberglass reinforced polyester). ⚫ Tidak menghantarkan listrik, menjadikannya sebagai insulator alami yang aman untuk perlindungan peralatan listrik. ⚫ Memiliki bobot ringan dibanding material logam, sehingga mempermudah pemasangan dan transportasi.
Keunggulan:
✅ Ketahanan tinggi terhadap zat kimia dan kelembapan – Tidak mengalami korosi atau reaksi terhadap bahan kimia agresif. ✅ Ringan dan mudah dipasang – Mempermudah mobilisasi dan pemasangan dibandingkan material logam. ✅ Isolasi listrik optimal – Tidak menghantarkan arus listrik, sehingga mengurangi risiko kejadian korsleting atau kebocoran arus. ✅ Tahan terhadap cuaca ekstrem dan sinar UV – Tidak mudah mengalami perubahan bentuk atau degradasi meskipun digunakan di lingkungan outdoor.
Aplikasi Industri:
⚫ Industri telekomunikasi dan jaringan – Digunakan untuk melindungi sistem kelistrikan dan jaringan komunikasi di lapangan. ⚫ Pembangkit energi terbarukan – Banyak digunakan dalam sistem panel surya dan pembangkit listrik tenaga angin. ⚫ Lingkungan dengan risiko korsleting tinggi – Cocok untuk area dengan kelembapan tinggi dan paparan air. ⚫ Industri pengolahan limbah dan air – Tahan terhadap reaksi kimia yang ada dalam lingkungan pengolahan air limbah.
Bagaimana Memilih Material Box Panel yang Tepat?
Pemilihan material box panel harus mempertimbangkan berbagai aspek, seperti lingkungan kerja, tingkat keamanan, serta biaya yang tersedia. Berikut adalah panduan singkat dalam memilih material yang sesuai:
Telekomunikasi, energi terbarukan, pengolahan limbah
Dengan memahami perbedaan material dan aplikasinya, industri dapat memilih solusi perlindungan panel listrik yang paling tepat. PT Helon Internusa Flamindo menyediakan berbagai varian box panel berbahan Stainless Steel, Sheet Steel, dan Polyester yang telah tersertifikasi dan sesuai dengan kebutuhan industri berat.
Dalam dunia industri, box panel memiliki peran yang sangat penting sebagai pelindung berbagai peralatan listrik, sistem kontrol, dan distribusi tenaga listrik. Box panel digunakan di berbagai sektor industri, mulai dari manufaktur, pertambangan, minyak dan gas, hingga fasilitas pembangkit listrik. Pembuatan dan pemasangan box panel adalah bagian dari pekerjaan kontraktor spesialis yang memiliki keahlian dan spesifikasi teknis khusus dalam pengerjaan nya.
Setiap jenis box panel industrial memiliki desain dan spesifikasi yang berbeda, tergantung pada kebutuhan proteksi, lingkungan pemasangan, dan fungsinya. Berikut adalah beberapa jenis box panel industrial yang umum digunakan :
1. Box Panel Distribusi (Distribution Panel)
Fungsi:
Box panel distribusi digunakan untuk membagi dan mendistribusikan daya listrik ke berbagai beban dalam suatu sistem kelistrikan. Panel ini biasanya terdiri dari MCB (Miniature Circuit Breaker) atau MCCB (Molded Case Circuit Breaker) untuk mengontrol aliran listrik.
Aplikasi:
= Bangunan industri dan komersial
= Pabrik manufaktur
= Gedung perkantoran
Keunggulan:
= Melindungi peralatan dari arus lebih dan hubungan pendek = Mempermudah distribusi daya listrik
2. Box Panel Kontrol (Control Panel)
Fungsi:
Control panel digunakan untuk mengontrol dan mengoperasikan mesin atau peralatan industri. Panel ini sering dilengkapi dengan berbagai switch, indikator, relay, PLC (Programmable Logic Controller), dan HMI (Human Machine Interface).
Aplikasi:
= Mesin Produksi
= Conveyor system
= Otomasi industri
Keunggulan:
= Memungkinkan pengoperasian mesin secara otomatis = Meningkatkan efisiensi dan keamanan operasional
3. Box Panel MCC (Motor Control Center)
Fungsi:
Panel MCC digunakan untuk mengontrol motor listrik dalam sistem industri. Biasanya berisi contactor, overload relay, soft starter, dan variable frequency drive (VFD) yang berfungsi mengatur kecepatan dan perlindungan motor.
Aplikasi:
= Pabrik Industri
= Sistem HVAC
= Pompa air industri
Keunggulan:
= Mempermudah kontrol motor dalam satu panel = Meningkatkan efisiensi dan keamanan operasional motor
4. Box Panel PLC (Programmable Logic Controller)
Fungsi:
PLC Panel digunakan sebagai pusat kontrol sistem otomasi industri yang memungkinkan pemrograman untuk mengendalikan berbagai proses produksi.
Aplikasi:
= Industri Manufaktur
= Sistem produksi otomatis
= Mesin CNC
Keunggulan:
= Meningkatkan otomatisasi dan efisiensi produksi = Dapat diprogram sesuai kebutuhan industri
5. Box Panel Synchronizing (Synchronizing Panel)
Fungsi:
Panel ini digunakan untuk menyinkronkan beberapa genset agar dapat bekerja secara bersamaan dalam satu jaringan listrik.
Aplikasi:
= Pembangkit Listrik
= Industri dengan kebutuhan daya tinggi
= Data center
Keunggulan:
= Mengoptimalkan penggunaan genset = Mencegah gangguan listrik saat pergantian sumber daya
6. Box Panel ATS & AMF (Automatic Transfer Switch & Automatic Main Failure)
Fungsi:
ATS (Automatic Transfer Switch): Berfungsi sebagai sakelar otomatis yang mengalihkan daya listrik dari sumber utama ke genset saat terjadi pemadaman.
AMF (Automatic Main Failure): Menghidupkan genset secara otomatis ketika listrik utama padam.
Aplikasi:
= Data Center
= Rumah Sakit
= Industri yang membutuhkan daya listrik tanpa gangguan
Keunggulan:
= Menjamin pasokan listrik tetap berjalan = Mencegah kerusakan peralatan akibat pemadaman listrik
7. Box Panel Explosion Proof (ExProof Panel)
Fungsi:
Panel listrik yang dirancang khusus untuk area berbahaya (hazardous area) yang memiliki potensi ledakan akibat gas, uap, atau debu mudah terbakar. Biasanya dibuat dari Aluminium Alloy, Stainless Steel, atau Glass Reinforced Plastic (GRP).
Aplikasi:
= Industri minyak dan gas
= Petrokimia
= Pabrik farmasi
Keunggulan:
= Mencegah percikan listrik memicu ledakan = Memenuhi standar keamanan seperti IECEx, ATEX, dan CNEx
Dalam industri yang menangani bahan mudah terbakar seperti minyak dan gas, petrokimia, farmasi, serta manufaktur tertentu, keselamatan menjadi prioritas utama. Salah satu standar keselamatan yang digunakan di Eropa dan banyak negara lainnya adalah ATEX, yang mengatur lingkungan berbahaya serta peralatan yang digunakan di dalamnya.
Apa Itu ATEX?
ATEX adalah kependekan dari Atmosphères Explosibles, yaitu standar yang berasal dari Uni Eropa untuk mengatur lingkungan dengan risiko ledakan akibat gas, uap, kabut, atau debu yang mudah terbakar. Peraturan ini terdiri dari dua direktif utama:
⭕ ATEX 2014/34/EU – Mengatur persyaratan bagi peralatan yang digunakan di zona berbahaya.
⭕ ATEX 1999/92/EC – Menetapkan persyaratan keselamatan bagi lingkungan kerja di area yang berisiko ledakan.
Klasifikasi Zona ATEX
ATEX membagi lingkungan berbahaya menjadi beberapa zona, berdasarkan frekuensi dan durasi keberadaan atmosfer eksplosif.
Klasifikasi Zona ATEX
ATEX membagi lingkungan berbahaya menjadi beberapa zona, berdasarkan frekuensi dan durasi keberadaan atmosfer eksplosif.
Zona 0: Area di mana atmosfer eksplosif dalam bentuk gas, uap, atau kabut mudah terbakar selalu hadir dalam jangka waktu yang lama atau terus-menerus.
⭕ Contoh: Bagian dalam tangki penyimpanan bahan bakar atau reaktor kimia.
Zona 1: Area di mana atmosfer eksplosif kemungkinan terjadi selama operasi normal dalam waktu tertentu.
⭕ Contoh: Sekitar pompa, katup, atau pipa yang membawa gas atau uap mudah terbakar.
Zona 2: Area di mana atmosfer eksplosif hanya terjadi sesekali atau dalam waktu singkat saat kondisi abnormal terjadi, seperti kebocoran kecil.
⭕ Contoh: Dekat ventilasi tangki bahan bakar atau area pengisian bahan bakar.
Zona untuk Debu yang Mudah Terbakar :
Zona 20: Area di mana debu mudah terbakar selalu hadir atau dalam jumlah yang cukup untuk menciptakan atmosfer eksplosif dalam jangka waktu lama.
⭕ Contoh: Bagian dalam silo tepung atau pabrik pengolahan gula.
Zona 21: Area di mana debu mudah terbakar kemungkinan terjadi selama operasi normal dalam waktu tertentu.
⭕ Contoh: Dekat mesin penggiling atau conveyor belt di industri farmasi dan makanan.
Zona 22: Area di mana debu mudah terbakar hanya terjadi sesekali atau dalam waktu singkat saat kondisi abnormal terjadi.
⭕ Contoh: Area di sekitar pengepakan produk berbasis tepung atau pabrik kayu.
Pentingnya Memahami Zona ATEX
Mengetahui zona ATEX sangat penting untuk memilih peralatan yang sesuai dan memastikan keselamatan operasional. Peralatan listrik, sensor, dan sistem kontrol yang digunakan di zona berbahaya harus memiliki sertifikasi ATEX dan dirancang untuk mencegah percikan atau panas berlebih yang dapat memicu ledakan.
Kesimpulan
Zona ATEX membantu industri dalam mengklasifikasikan area berisiko tinggi dan memilih peralatan yang aman untuk digunakan di lingkungan eksplosif. Dengan memahami klasifikasi ini, perusahaan dapat meningkatkan keselamatan kerja, mengurangi risiko kecelakaan, dan memastikan kepatuhan terhadap regulasi internasional.
Electrical explosion proof mengacu pada peralatan listrik yang dirancang untuk mencegah percikan api atau panas yang dihasilkan oleh peralatan tersebut memicu ledakan di lingkungan yang berbahaya. Peralatan ini biasanya digunakan di area yang mengandung gas atau debu mudah terbakar, seperti metana, bubuk batubara, atau bahan kimia lainnya. Desainnya yang kokoh dan tahan tekanan memastikan bahwa jika terjadi ledakan, api tidak akan menyebar ke lingkungan sekitarnya.
Prinsip Kerja Electrical Explosion Proof
Peralatan explosion proof bekerja dengan cara mengisolasi sumber percikan api atau panas yang dihasilkan oleh komponen listrik. Misalnya, motor listrik, lampu, atau panel kontrol yang digunakan di area pertambangan dirancang dengan casing yang kuat dan tertutup rapat. Casing ini mampu menahan tekanan ledakan dan mencegah api atau gas panas keluar ke lingkungan sekitarnya. Selain itu, peralatan ini juga dilengkapi dengan sistem pendingin dan ventilasi khusus untuk menghindari overheating.
Mengapa Electrical Explosion Proof Penting di Pertambangan?
Area pertambangan sering kali mengandung gas metana atau debu batubara yang sangat mudah terbakar. Percikan api kecil dari peralatan listrik biasa dapat memicu ledakan besar yang berbahaya bagi pekerja dan peralatan. Dengan menggunakan peralatan explosion proof, risiko ini dapat diminimalisir. Selain itu, peralatan ini juga membantu perusahaan mematuhi regulasi keselamatan yang ketat, seperti standar ATEX (Atmosphères Explosibles) di Eropa atau NEC (National Electrical Code) di Amerika Serikat.
Keunggulan Electrical Explosion Proof Tahan Ledakan: Desainnya yang kokoh mampu menahan tekanan ledakan dan mencegah penyebaran api.
Keandalan Tinggi: Dibuat dengan material berkualitas tinggi yang tahan terhadap berbagai kondisi
Kepatuhan Standar: Memenuhi standar keselamatan internasional seperti ATEX, IECEx, dan NEC.
Efisiensi Operasional: Memastikan operasi berjalan lancar tanpa gangguan akibat kecelakaan.
Peran PT Internusa Persada Elektrik dalam Menyediakan Solusi Electrical Explosion Proof , PT IPE sebagai penyedia solusi electrical explosion proof terkemuka, menawarkan berbagai produk yang dirancang khusus untuk industri pertambangan. Produk-produk ini mencakup handphone explosion proof, motor listrik explosion proof, lampu explosion proof, panel box explosion proof, dan peralatan listrik lainnya yang memenuhi standar keamanan tertinggi. Dengan dukungan teknologi ini, perusahaan pertambangan dapat memastikan keselamatan pekerja, melindungi aset, dan mematuhi regulasi keselamatan yang berlaku.”
Cable tray adalah perangkat penting dalam sistem manajemen kabel yang berfungsi untuk melindungi dan merapikan instalasi pengkabelan di berbagai bangunan, baik industri maupun rumah. Terbuat dari plat besi atau aluminium, cable tray biasanya digunakan dalam proyek-proyek besar seperti pabrik, gedung, dan data center.
Proses pembuatan cable tray melibatkan teknik manufaktur yang kompleks dan sering kali dilakukan secara custom sesuai dengan spesifikasi kebutuhan pelanggan. Hal ini memungkinkan produsen untuk menyesuaikan ukuran dan tipe kabel yang beragam sesuai permintaan.
Fungsi utama dari pemasangan cable tray adalah untuk memastikan instalasi kabel tetap rapi dan tertata, serta melindungi kabel dari risiko kerusakan. Dengan demikian, penggunaan cable tray dapat membantu mengurangi kemungkinan masalah instalasi yang dapat mengakibatkan pemborosan anggaran.
Keunggulan Cable Tray, Lebih Dari Sekadar Kerapian Instalasi Kabel
Cable tray saat ini menjadi salah satu opsi terbaik untuk mengamankan kabel agar lebih rapi dan terlindungi. Terutama untuk sistem kabel kelistrikan yang menyalurkan daya tinggi, tentu sebaiknya dilengkapi dengan sistem pengaman seperti ini untuk mengurangi dampak risiko jika terjadi kecelakaan.
Berikut ini sejumlah kelebihan dari kabel tray yang sangat fungsional:
Instalasi yang lebih mudah, saat ini ada berbagai jenis kabel yang pemasangannya bisa menyesuaikan dengan kebutuhan
Perawatan yang lebih murah dan pengeluaran yang efisien
Kemudahan untuk maintenance atau proses perbaikan dan pengecekan jika terjadi kendala
Tidak menghantarkan arus listrik, meminimalisir risiko sengatan listrik
Ketahanan terhadap cuaca ekstrim panas dan hujan
4 Jenis Kabel Tray yang Banyak Digunakan, Pastikan untuk Tidak Salah Pilih
Cable tray tidak hanya satu jenis saja, melainkan ada beberapa tipenya. Mulai dari tray tertutup sampai perforated (berlubang) setiap bagian ini mempunyai fungsi yang penting dalam management kabel. Berikut ini beberapa jenis tray kabel yang banyak digunakan:
1. Kabel tray pejal (solid bottom): Jenis kabel tray yang diklaim mampu memberikan proteksi maksimal. Terbuat dari plat besi berkualitas kabel tray ini memerlukan pemotongan tepat dan instalasi yang sedikit membutuhkan keahlian teknis.
2. Cable tray berlubang (perforated): tray kabel yang umumnya banyak dipakai pada saluran kabel biasa. Lubang berukuran kecil berfungsi sebagai sirkulasi untuk melepaskan panas yang ada di permukaan kabel, mencegah risiko kabel terbakar karena panas tersebut
3. Kabel tray tangga (cable ladder): perangkat manajemen kabel yang terbuat dari 2 batang besi di pinggir dan terhubung dengan palang besi. Tampilannya sendiri memang menyerupai tangga, memungkinkan kabel tidak tertumpuk debu atau tergenang air. Umumnya instalasi cable ladder dilakukan di outdoor.
4. Cable tray pagar (wire mesh tray): jenis tray kabel yang mirip seperti pagar atau semacam jaring. Dalam penggunaannya tray ini dipakai untuk saluran instalasi kabel skala kecil tapi jumlahnya banyak. Contohnya seperti kabel telekomunikasi dan kabel komputer
Setiap jenis cable tray mempunyai kelebihan tersendiri, meskipun bentuknya berbeda secara umum fungsinya tetap sama yaitu membuat instalasi cable lebih rapi dan aman tidak membahayakan.
Bagaimana apakah penjelasan di atas cukup memberikan gambaran mengenai tray pengkabelan? Apabila saat ini Anda sedang mencari distributor kabel tray atau produksi perangkat management kabel, maka internusapersada.com siap membantu.
Kami adalah distributor cable tray menyediakan berbagai produk pendukung cable management untuk merapikan sistem instalasi pengkabelan yang sesuai dengan standar keselamatan dan keamanan.
Produk yang kami buat menggunakan material berkualitas, punya ketahanan yang lebih baik dan tentunya bisa Anda pesan secara custom menyesuaikan kebutuhan pemasangan di lokasi.
Untuk mendapatkan penawaran lebih lengkap mengenai produk cable tray, silahkan hubungi admin kami. Temukan jenis kabel tray yang tepat dengan harga terbaik bersama PT Internusa Persada Elektrik.
Lampu explosion proof adalah jenis lampu yang dirancang untuk digunakan di area yang berpotensi mengalami ledakan, seperti pabrik kimia, industri minyak dan gas, serta lokasi lainnya dengan bahan mudah terbakar. Sertifikasi ATEX menjamin bahwa lampu ini memenuhi standar keselamatan yang ketat untuk melindungi pekerja dan fasilitas.
Jenis-Jenis Lampu Explosion Proof yang Kami Miliki
Kami menyediakan berbagai jenis lampu explosion proof bersertifikat ATEX untuk memenuhi kebutuhan spesifik setiap industri. Berikut adalah jenis-jenis lampu yang kami tawarkan:

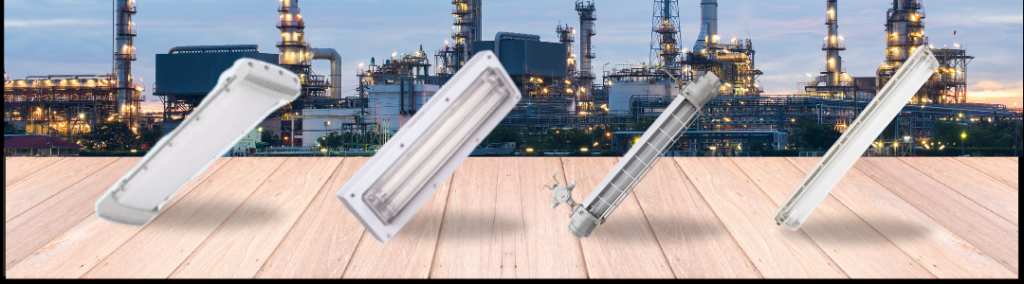

Lampu fluorescent explosion proof merupakan solusi pencahayaan yang sangat efektif untuk digunakan di lingkungan berbahaya. Dengan pencahayaan yang optimal dan merata, lampu ini meningkatkan visibilitas dan mengurangi risiko kecelakaan kerja. Sertifikasi ATEX dan CNEX menjamin bahwa lampu ini aman digunakan di area dengan potensi ledakan. Desainnya yang kokoh dan unik tidak hanya memberikan perlindungan terhadap kondisi ekstrem, tetapi juga menambah nilai estetika. Dengan semua kelebihan ini, lampu fluorescent explosion proof menjadi pilihan ideal untuk berbagai aplikasi industri yang memerlukan perhatian ekstra terhadap keselamatan dan efisiensi. Produk Kami BAY51 – Fluorescent Explosion Proof Dan BYS51-Fluorescent Explosion Proof Sudah Mencakup pada semua keterangan di atas, Hubungi Kami Untuk Keterangan Lebih Lanjut Terkait Spesifikasi Lampu Fluorescent Explosion Proof (Lampu TL Explosion Proof).
Exit light explosion proof adalah solusi pencahayaan darurat yang ideal untuk lingkungan berbahaya, karena menyediakan pencahayaan yang jelas untuk identifikasi jalur evakuasi dan memiliki sertifikasi ATEX serta CNEX yang menjamin keamanan penggunaannya. Dengan desain yang kokoh dan tahan benturan serta korosi, lampu ini juga tahan terhadap debu dan kelembaban, kemudahan pemasangan desain yang modular membuat instalasi dan pemeliharaan menjadi lebih praktis. Dilengkapi dengan sistem cadangan daya, lampu ini tetap berfungsi saat listrik padam dan fleksibel untuk digunakan di berbagai aplikasi industri. Keberadaannya meningkatkan keselamatan dalam situasi darurat dan menjadikannya investasi jangka panjang yang efektif untuk meningkatkan keselamatan dan efisiensi operasional di tempat kerja. Produk Kami BLED8095 – LED Flood Light Explosion Proof dan HLBD06 – LED Flood Light Explosion Proof udah Mencakup pada semua keterangan di atas, Hubungi Kami Untuk Keterangan Lebih Lanjut Terkait Spesifikasi Lampu Sorot Explosion Proof (Flood Light Explosion Proof).

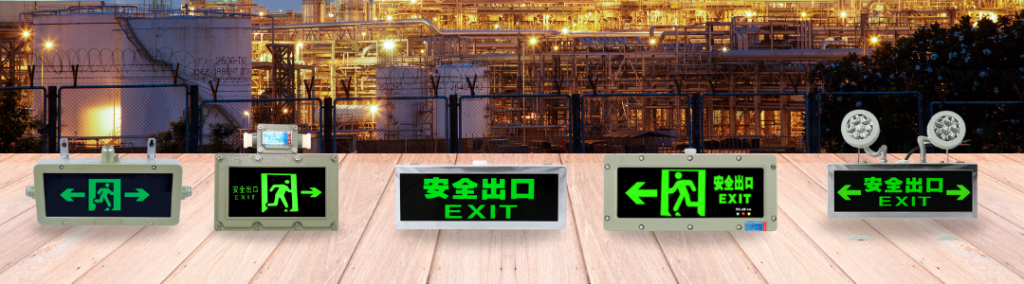

Exit Light Explosion Proof (Lampu Keluar Explosion Proof)
Exit light explosion proof adalah solusi pencahayaan darurat yang ideal untuk lingkungan berbahaya, karena menyediakan pencahayaan yang jelas untuk identifikasi jalur evakuasi dan memiliki sertifikasi ATEX serta CNEX yang menjamin keamanan penggunaannya. Dengan desain yang kokoh dan tahan benturan serta korosi, lampu ini juga tahan terhadap debu dan kelembaban, kemudahan pemasangan desain yang modular membuat instalasi dan pemeliharaan menjadi lebih praktis. Dilengkapi dengan sistem cadangan daya, lampu ini tetap berfungsi saat listrik padam dan fleksibel untuk digunakan di berbagai aplikasi industri. Keberadaannya meningkatkan keselamatan dalam situasi darurat dan menjadikannya investasi jangka panjang yang efektif untuk meningkatkan keselamatan dan efisiensi operasional di tempat kerja. Produk Kami dyD-B Exit Light explosion-proof dan BYY-51 Exit Light Explosion Proof udah Mencakup pada semua keterangan di atas, Hubungi Kami Untuk Keterangan Lebih Lanjut Terkait Spesifikasi Lampu Exit Explosion Proof (Exit Light Explosion Proof).

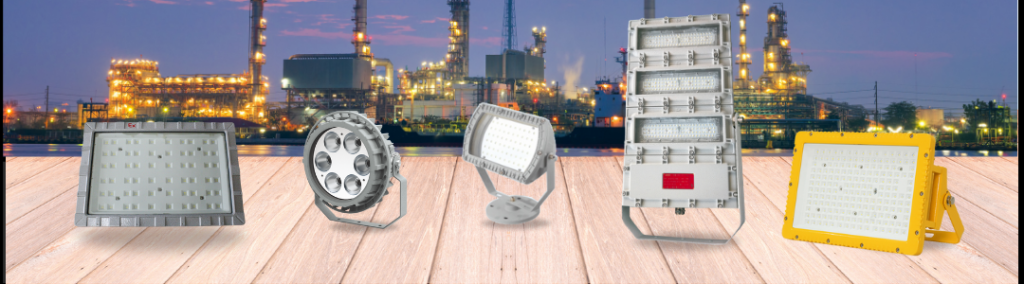

Street Light Explosion Proof (Lampu Jalan Explosion Proof)
Lampu jalan explosion proof bersertifikat ATEX adalah pilihan ideal untuk penerangan di lingkungan yang berpotensi berbahaya. Dengan desain yang kuat, material tahan korosi, dan teknologi pencahayaan yang efisien, lampu ini tidak hanya meningkatkan visibilitas dan keamanan, tetapi juga memastikan kepatuhan terhadap standar keselamatan yang ketat. Penggunaan lampu ini sangat penting dalam menciptakan lingkungan yang aman bagi pengguna jalan dan pekerja di area berisiko tinggi.. Produk Kami BLED8097 – LED Street Light Explosion Proof dan BLED8695- LED Lampu Jalan Explosion Proof udah Mencakup pada semua keterangan di atas, Hubungi Kami Untuk Keterangan Lebih Lanjut Terkait Spesifikasi Lampu Jalan Explosion Proof (Street Light Explosion Proof).
Pemakaian lampu explosion proof adalah salah satu langkah penting bagi perusahaan dalam menciptakan kesehatan dan keselamatan kerja (K3) di perusahaan, dimana sudah kewajiban perusahaan dalam melindungi aset perusahaan seperti aset operasional dan pekerja dari berbagai potensi resiko yang dimiliki industri.
